-Volledige compatibiliteit met alle CRSF-protocol ontvangers (zoals Crossfire en ExpressLRS systemen).
-Biedt 6 configureerbare PWM-uitgangen voor nauwkeurige besturing van servo's en ESC's.
-Uitgerust met 2 UART-poorten voor gelijktijdige aansluiting van de ontvanger en een externe GPS-module.
-Automatische failsafe-configuratie bewaart de laatst bekende veilige posities direct bij het inschakelen.

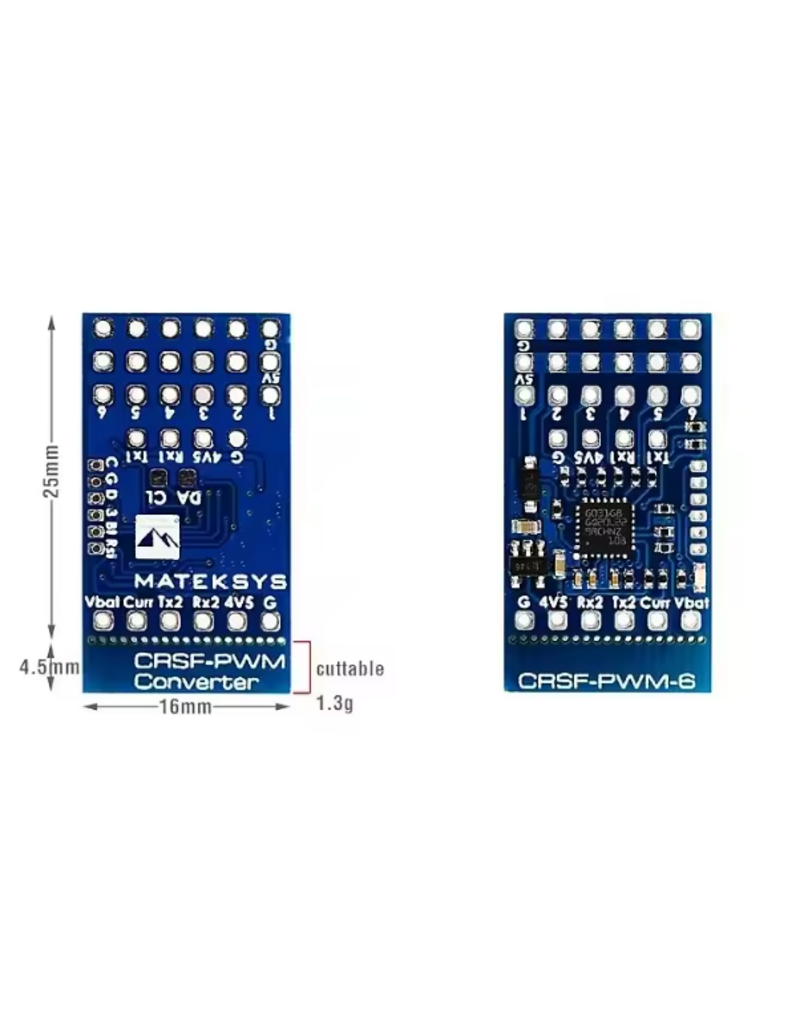

-Extreem compact en lichtgewicht ontwerp van slechts 25x16mm en 1,3 gram voor inbouw in krappe ruimtes.
Als je een moderne ontvanger zoals TBS Crossfire of ExpressLRS wilt gebruiken op een klassiek platform zonder geavanceerde flight controller, biedt de MATEKSYS CRSF-PWM-6 de ideale oplossing. Dit ultracompacte converter board vertaalt het snelle CRSF-signaal direct en zonder merkbare vertraging naar traditionele PWM-signalen. Hierdoor stuur je moeiteloos tot zes servo's of ESC's aan, wat deze module perfect maakt voor vaste vleugel modellen, flying wings of custom RC-projecten waar elke gram telt en de inbouwruimte schaars is.
Naast de basisfunctie van de protocolconversie, brengt de CRSF-PWM-6 uitgebreide telemetrie-opties naar je zender. Door de twee ingebouwde UART-poorten sluit je niet alleen de ontvanger aan, maar voeg je ook eenvoudig een externe GPS-module toe. In combinatie met de ingebouwde spanningsdeler, die tot maar liefst 36V aankan, en de mogelijkheid om een externe stroomsensor te gebruiken, lees je direct cruciale data uit. Zo blijf je tijdens je vlucht constant op de hoogte van accuspanning, actueel stroomverbruik, vliegsnelheid en de exacte GPS-coördinaten. Bij een onverwacht signaalverlies zorgt de automatische failsafe ervoor dat je model direct overschakelt naar de veiligst mogelijke, vooraf ingestelde posities.
De installatie is volledig afgestemd op flexibiliteit. Je kunt de PWM-frequentie eenvoudig via de CLI-modus configureren vanaf de standaard 50Hz, die geschikt is voor traditionele analoge servo's, tot aan 400Hz voor ultra-responsieve digitale servo's of moderne ESC's. Het is hierbij wel belangrijk om te weten dat dit board geen ingebouwde 5V spanningsregelaar (BEC) heeft. Aangesloten servo's moeten altijd via de aanwezige 5V-pad worden gevoed door een capabele externe 5V bron of de BEC van je ESC. Dankzij de mogelijkheid om de firmware te updaten, ben je ook in de toekomst altijd verzekerd van de nieuwste functies en optimale prestaties.
-Ondersteunde protocollen: Elk type CRSF-protocol ontvanger (inclusief 433MHz, 868MHz, 915MHz en 2.4GHz)
-Aantal PWM-uitgangen: 6
-PWM frequentie: Configureerbaar (50Hz standaard instelling, 100Hz, 160Hz, 330Hz, 400Hz)
-Aantal UARTs: 2 (toegewezen voor Ontvanger en GPS)
-Ondersteunde Telemetrie ID's: RxBt, Curr, Capa, Bat%, GPS, GSpd, Hdg, Alt, Sats
-Accuspanningsmeting (Vbat): Maximaal 36V (voorzien van ingebouwde 1K:10K spanningsdeler)
-Stroomsensor: Compatibel met externe stroomsensoren (signaal van 0~3.3V)
-Schaling: Zowel Vbat als stroomsensor schaal is handmatig configureerbaar
-Failsafe: Voorzien van 'Failsafe value auto set' functionaliteit
-Firmware: Volledig upgradebaar
-Nominale werkspanningen: 4~9V op de 5V pad, 0~36V op de Vbat pad, 0~3.3V op de Curr pad
-Interne BEC: Geen 5V regelaar ingebouwd (servo's vereisen externe 5V voeding via de 5V pad)
-Afmetingen: 25mm x 16mm
-Gewicht: 1.3 gram
-Compatibiliteit apparatuur: Werkt met TBS Crossfire, Matek ExpressLRS, Radiomaster ELRS en elke andere hardware die het CRSF-signaal uitstuurt. Externe GPS modules met NMEA protocol worden ondersteund.
