-Volledige all-in-one oplossing met directe connectoren voor servo's, VTX, camera en GPS
-Krachtige STM32H743 processor gecombineerd met dubbele ICM42688 gyroscopen
-Geïntegreerde 50A continuous ESC voorzien van AM32-firmware voor 2S tot 6S LiPo
-Dubbele BEC-circuits met schakelbare voltage-uitgang tot 8.4V voor krachtige servo's
-Volledige compatibiliteit met zowel INAV als ArduPilot fixed-wing navigatiesoftware

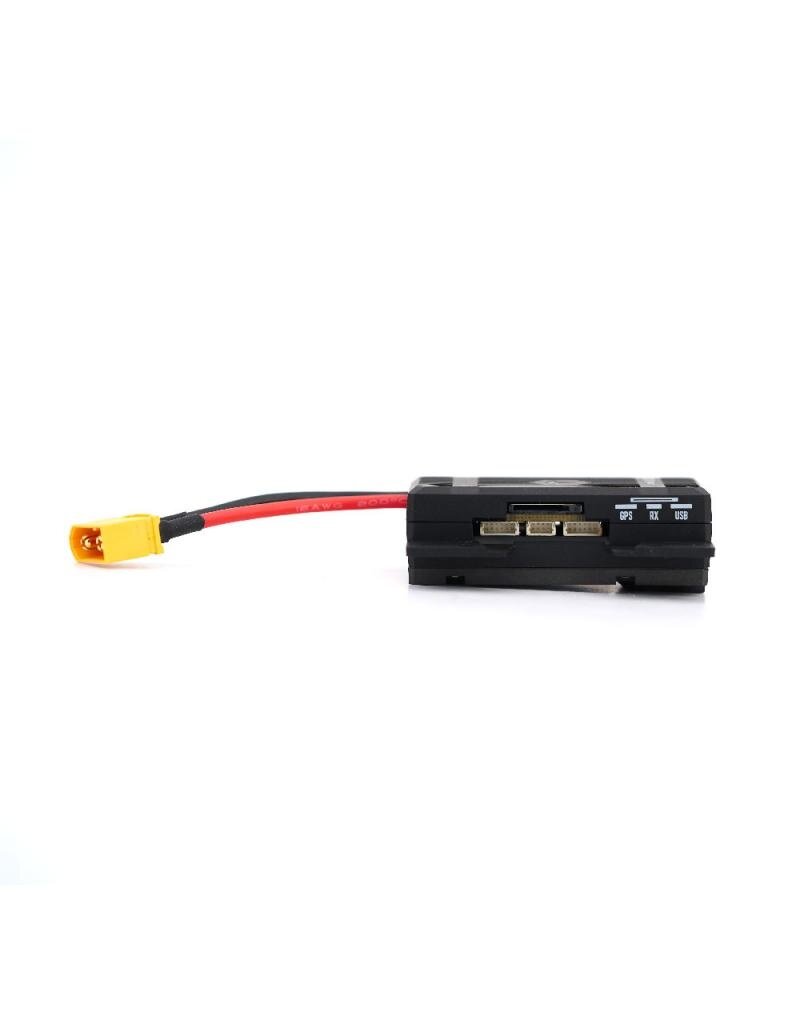

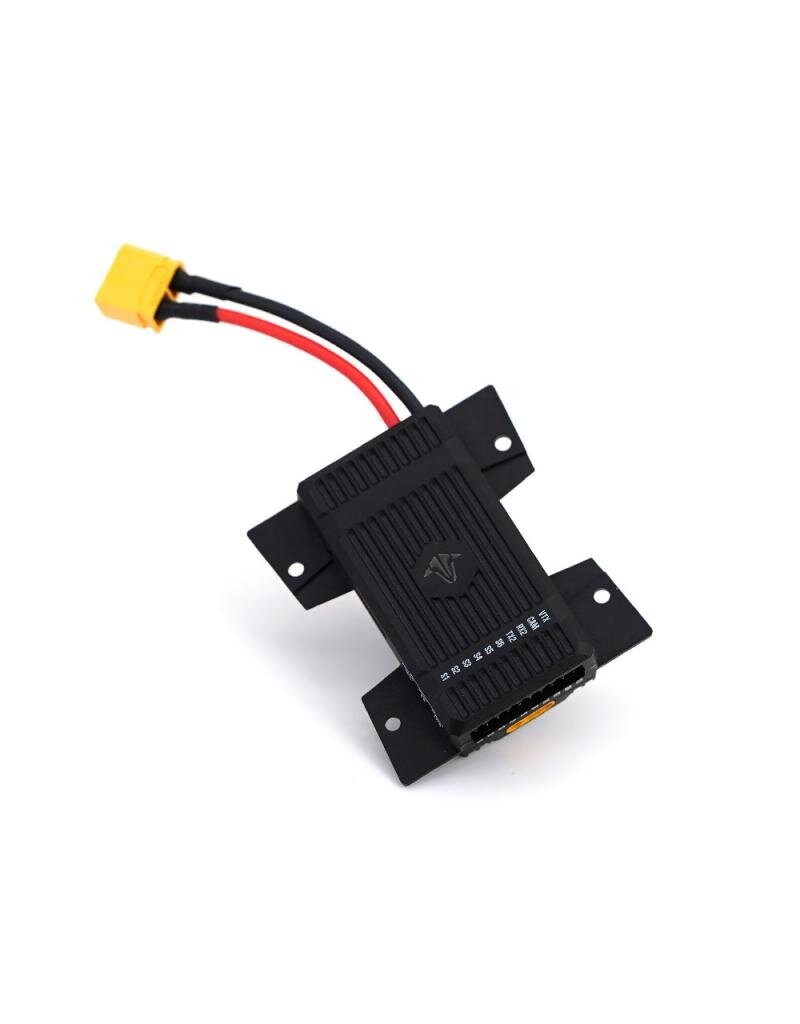

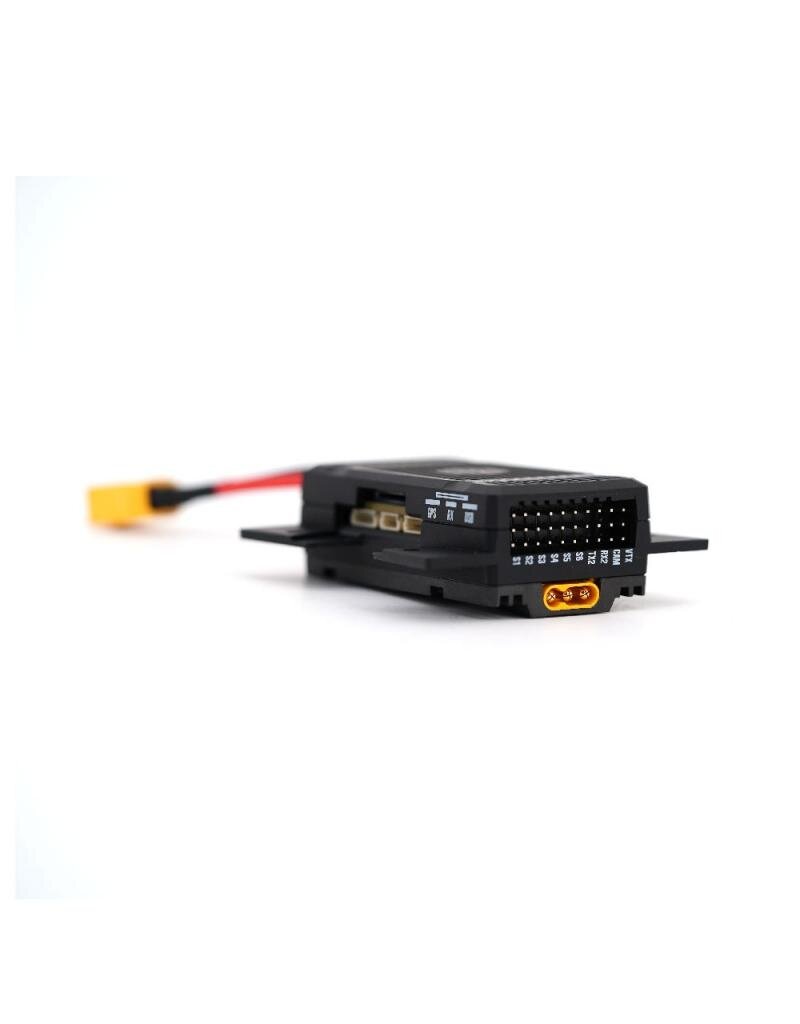

De TBS Lucid Wing AIO 2-6S 50A is speciaal ontwikkeld voor fixed-wing vliegers die streven naar maximale betrouwbaarheid en een moeiteloze installatie. Deze alles-in-één module combineert een hoogwaardige flight controller met een krachtige 50A ESC in een compacte, warmteafvoerende kunststof behuizing. Dankzij de doordachte connectoren voor servo's, FPV-camera's, videozenders en GPS-sensoren behoort complex soldeerwerk grotendeels tot het verleden. Dit maakt het systeem uitermate geschikt voor vliegende vleugels en modelvliegtuigen met een spanwijdte tot circa één meter of een startgewicht tot 1,5 kg.
Onder de motorkap bevindt zich een snelle STM32H743 processor die moeiteloos geavanceerde stabilisatie en navigatiealgoritmes uitvoert. Met redundante dubbele gyroscopen, een nauwkeurige Infineon DPS310 barometer en een microSD-kaartslot voor Blackbox-gegevensopslag beschikt het bord over alle vereiste sensoren voor autonome vluchten en betrouwbare Return-to-Home functies. De stroomvoorziening is opgedeeld in twee gescheiden circuits: een instelbare hoofd-BEC (5V, 6.2V, 7V of 8.4V) voor servo's en video-overdracht, plus een stabiele 5V/1A BEC voor de ontvanger en GPS.
De geïntegreerde snelheidsregelaar draait op moderne AM32-firmware voor een soepele en uiterst efficiënte gasrespons. Het meegeleverde externe USB-C breakout-board met geïntegreerde beeper zorgt voor eenvoudig aansluiten op de computer tijdens het configureren. Met native ondersteuning voor digitale HD-systemen zoals de DJI O3 Air Unit en analoge OSD-chips levert Team BlackSheep een complete besturingseenheid voor zowel beginnende bouwers als doorgewinterde long-range piloten.
-MCU: STM32H743VIH6 @ 480MHz (1MB RAM, 2MB Flash)
-Gyro: 2x ICM42688 (duo gyro)
-Barometer: Infineon DPS310 (I2C2)
-OSD Chip: AT7456E (SPI2)
-ESC Firmware: AM32 (50A continu)
-Ingangsspanning: 6 - 26V (2-6S LiPo)
-PWM Uitgangen: 6 externe kanalen + 1 intern voor ESC
-Blackbox: MicroSD-kaartslot (SDIO)
-UART-poorten: 5x extern, 2x intern (UART1 RX-only, UART2, UART3, UART4, UART6, UART7 RX-only/ESC, UART8 pads)
-I2C Bussen: 2x (1x extern voor GPS, 1x intern voor barometer)
-CAN Bus: 1x (JST-GH1.25 4-pin)
-Analoge Ingangen: 2 ADC interne kanalen (VBAT, Stroom)
-BEC #1 (Servo's / VTX): 5V / 6.2V / 7V / 8.4V (5A)
-BEC #2 (Ontvanger / GPS / CAN): 5V (1A)
-Stroomsensor: 3.2V @ 160A
-Spanning Sensor: 1K:20K (Scale 2100 in INAV, BATT_VOLT_MULT 21.0 in ArduPilot)
-Connectoren: 1x JST-SH1.0 4-pin (Receiver), 3x JST-SH1.0 6-pin (USB extender, GPS, VTX), 1x JST-GH1.25 4-pin (CAN bus), MR30 (Motor)
-USB-interface: Type-C (via meegeleverd extern bord)
-Stroomverbruik: 200mA @ 5V (Betaflight) / 150mA @ 5V (ArduPilot)
-Ondersteunde Firmware: ArduPilot (TBS_LUCID_H7_Wing), INAV (TBS_LUCID_H7_WING_MINI)
Compatibiliteit Videosystemen: Analoge camera's/VTX en digitale systemen (DJI O3 Air Unit, Walksnail Avatar, HDZero, TBS Unify)
Compatibiliteit Ontvangers: TBS Crossfire, TBS Tracer, ExpressLRS (ELRS), FrSky, Futaba, FlySky en overige CRSF/SBUS/Serial ontvangers
Compatibiliteit Modellen: Vliegende vleugels (flying wings) en fixed-wing FPV vliegtuigen tot ca. 1m spanwijdte / 1.5kg totaalgewicht
